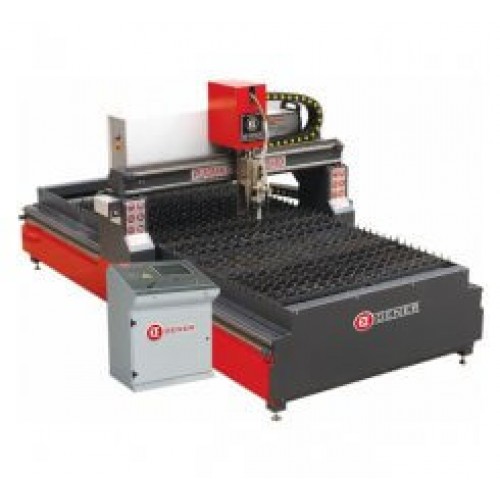

Masina debitat tabla cu plasma DNR-C 3015 - Hypertherm 45

Date tehnice



DATE TEHNICE  u.m. CP 1530

Latime taiere	mm	1500
Lungime taiere	mm	3000
Latime masina	mm	2350
Lungime masina	mm	4300
Inaltime masina	mm	1600
Greutate aprox.	kg	1825





AVANTAJE TAIERE PLASMA DENER



Debitare precisa.	Rezistente.
Consum de energie redusa.	Dotari si componente moderne.
Structura rigida	Procese de debitare mai bune, mai rapide, mai precise.



DOTARE STANDARD

• Unitate plasma marca THC (Optional-unitate plasma marca Hyperterhm)
• Servomotoare marca Mitsubishi
• Unitate de control CNC
• Componente circuit electric de la marci de renume;
• Ghidaje liniare de precizie
• Sistem de transmisie cu cremaliera si pinion
• Masa de taiere, controlata pneumatic
• Sursa de alimentare de curent Hyperterhm HP Powermax 45 XP





Unitate de control CNC tip Windows	Generator de plasma marca Hypertherm
Sistemul de transmisie este fiabil si lipsit de vibratii in miscare	Control servo AC al axelor Y, U, X si Z- care ofera precizie ridiicata si viteze mari de lucu
Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida	Miscare precisa pe toate axele prin intermediul ghidajelor liniare



Controler MICRO EDGE® PRO CNC

• Interfata grafica pentru utilizatorii de tehnologie de debitare cu plasma
• Sistem operare PC industrial tip Windows.
• Ecran tactil.
• Procesor puternic.
• Ecran tactil LCD
• Comanda manuala si automata pentru taiere cu oxigaz
• Intrare USB
• Posibilitatea de a urmari procesele de debitare direct pe ecran.
• Remote Help™  activeaza CNC-ul, sistemul de plasma si diagnoza proceselor de debitare ale masinii pentru repararea acestora de la distanta prin intermediul internetului.
• Software-ul CNC, sfaturi pentru optimizare a debitarilor, instructiunile de schimbare a consumabilelor, manualele de utilizare ale plasmei Hypertherm, CNC si THC sunt disponibile in 14 limbi.
• Functie de osiloscop integrat pentru sistemul de diagnoza

*Poza monitorului are caracter informativ si pot aparea modificari de model din partea producatorului.





DOTARE OPTIONALA

• Pachet software Hyperterm ProNest CAD-CAM (valabil pentru HPR 130 XD sursa plasma)
• Pachet software Hyperterm Pronest LT CAD-CAM
• Pachet software Hyperterm Pronest LTS CAD-CAM
• Maneta tip joystick pentru miscarea manuala;
• Cap de taiere cu oxigaz
• Filtru 4000 m3 (pentru variantele 1.5x3 m si 2x4 m)
• Filtru 8000 m3 (pentru variantele 1.5x6 m si 2x6 m) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Unitate de control gaze automata (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Dispozitiv de sanfrenare manuala pentru capul de taiere cu oxigaz (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Dispozitiv de sanfrenare cu 2 axe (axa - a = 180° si axa -b 90°, automat +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Sistem pentru debitat tevi (diametrul 50-250 mm +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

Pachet software HYPERTERM PRONEST LT - LTS CAD-CAM (OPTIONAL)

Legenda: Avansat Intermediar Basic Indisponibil	ProNest Link site producator	ProNest LT Link site producator	ProNest LTS Link site producator
SUPPORT UTILAJE
Suport producatorii de renume
SUPORT PROCESE DEBITARE
Debitare plasma (conventional)
Debitare plasma (high definition)
Debitare laser
Debitare cu apa
Debitare cu oxigaz
SPECIFICATII STANDARD
Proiectare piese
Import CAD
Nesting manual
Raportare
Costuri
Ofertare
TEHNOLOGIE SURECUT™
Tehnologie True Bevel™ *
Suport avansat procese de lucru si programare CNC*
MODULE OPTIONALE
Nesting automat
Modul productivitate
Integrare ERP/MRP
Modul 3D CAD

*Anumite cerinte hardware si software necesare.



Tehnologia True Bevel (OPTIONAL)
aplicabila pentru seria HPR sursa plasma

Ca parte a tehnologiei Hypertherm  SureCut™ technology,  tehnologia True Bevel™, valabila pentru sursele de tip HPRXD®  si XPR™, este utilizabila pentru piesele din otel moale. Rezultatele obtinute cu aceasta tehnologie sunt precise si consecvente.

CU TRUE BEVEL	FARA TRUE BEVEL
1 operatiune Utilizand tehnologia True Bevel Rezultat acceptabil si gata de a fi aplicabil in productia de serie	3 operatiuni Metoda existanta care necesita 1 ora de executie Rezultat inacceptabil, necesita cel putin inca 1 operatiune



Beneficii

• Timpii de stabilire a parametrilor de lucru si rebuturile de material sunt redusi considerabil pentru ca se evita metoda “trial&error”
• Secventa de sanfrenare recomanda oferita este precisa si consecventa
• Parametrii scalabili ai mesei sunt incorporati in ecuatii care permit utilizatorului sa adauge cu usurinta noi unghiuri de lucru



Sursa plasma inclusa in oferta Powermax 45 XP

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax45-xp/

Uşor de utilizat cu design versatil

• Dimensiunile şi greutatea reduse oferă o portabilitate excepţională pentru un sistem de tăiere destinat tăierii de grosimi nominale de 16 mm.
• Utilizare manuală şi mecanizată cu interfaţă CNC şi conexiune FastConnect™ a pistoletului.
• Tehnologia de tăiere prin contact brevetată facilitează utilizarea aparatului, chiar şi pentru operatorii începători.
• Realizaţi diferite operaţii dificile cu ajutorul unor tipuri multiple de pistolete uşor de utilizat.
• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna setarea corectă a acesteia.
• Efectuaţi marcaje, zgârieturi şi crăiţuiri de precizie cu noul proces la amperaj scăzut.

Productivitate maximă

• Efectuaţi mai repede operaţiile de lucru pe oţel slab aliat de 6 mm cu viteze de tăiere de 1,5 ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere şi crăițuire.
• Schimbare rapidă a consumabilelor folosind funcţia comutatorului de dezactivare a pistoletului.

Rezistenţă şi fiabilitate

• Pistoletele Duramax® Lock sunt concepute pentru a rezista la şocuri şi căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
• Fiabilitatea Hypertherm Certified™ garantează performanţa în cele mai solicitante medii.

Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	16 mm	500 mm/min
	22 mm	250 mm/min
Retezare
(tăiere manuală)	29 mm	125 mm/min
Perforare*	12 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	3,4 kg/h	3,2 mm A x 6,8 mm L
