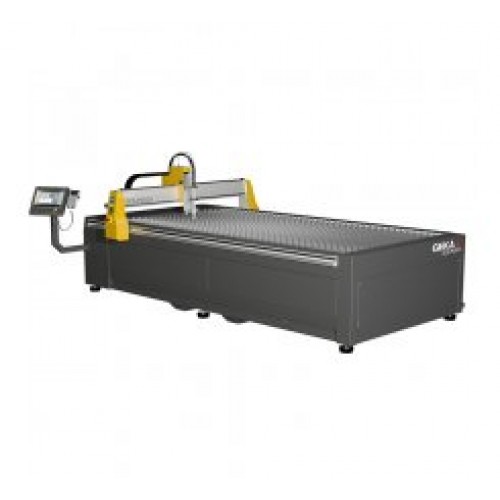

Masina CNC de taiat cu plasma GEKA GCS P-3015 + sursa Hypertherm 105A+ PRONEST 2
Seria de masini debitat cu plasma GEKA GCL-P se caracterizeaza prin urmatoarele:
- Structura cadru de baza care ofera rigiditate.
- Panou de control CNC TexComputer cu ecran tactil.
- Miscare precisa pe toate axele prin intermediul ghidajelor liniare
- Preventie la coliziune a capului de taiere.
- Sistem de transmisie cu cremaliera si pinion 70Kg/cm, angrenare cu servo motoare
- Cablurile sunt protejate prin utilizara sistemului de cablu canal flexibil
- Viteza de avans 40 m/min.
- Precizie lucru 0.01mm.
- Lubrifiere automata pe toate axele – optional
- Camere separate de extractie fum incorporate in structura masinii – optional
- Axa Z cu integrare with integrated THC (control automat al tortei pe inaltime) pentru a asigura controlul automat intre torta si inaltimea pieselor in timpul procesului de debitare
- Preventie la coliziune a capului de taiere (masina este oprita inainte de coliziune)
- Indicator laser pentru verificarea punctul de referinta pe axele X si Y
- Suprafata utila pentru debitare P-3015 = 3000x1500 mm.
- Inaltimea podului Z=100mm.
- Greutate aprox. 900-1500 kg (in functie de versiune).
SURSA PLASMA - HYPERTHERM POWERMAX 105 Sursa plasma inclusa in oferta Powermax 105
Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax105/
Productivitate maximă
- Efectuați mai repede operațiile de lucru cu oţel slab aliat de 12 mm cu viteze de tăiere de trei ori mai mari decât cele prin tăierea cu oxigaz.
- Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere și crăițuire.
Costuri reduse de funcţionare
- Reduce costurile datorită consumabilelor cu durată de utilizare şi funcţionare lungă.
- Sistemului de detectare a uzurii electrodului asigură protecția pistoletului şi a piesei de lucru împotriva deteriorării prin oprirea automată a alimentării în momentul uzării electrodului.
Uşor de folosit pentru operații de tăiere şi crăițuire
- Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna faptul că este setată corect.
- Tăiere prin contact la capacitate maximă datorită duzei de protecţie care reduce acumularea de zgură, pentru o tăiere mai lină.
- Realizați diferite operații dificile cu ajutorul unor tipuri multiple şi uşor de folosit de pistolet.
Construit şi testat pentru a rezista celor mai aspre condiţii
- Pistoletele Duramax™ sunt concepute pentru a rezista la şocuri şi căldură.
- Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
- Întreţinere minimă, timp de funcţionare maxim.
Capacitate | Grosime | Viteză de tăiere |
Tăiere | ||
Valori recomandate | 32 mm | 500 mm/min |
38 mm | 250 mm/min | |
Retezare | ||
(tăiere manuală) | 50 mm | 125 mm/min |
Perforare* | 22 mm | |
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului | ||
Capacitate | Rată îndepărtare metal | Profil de crăiţuire |
Crăiţuire | ||
Crăiţuire tipică | 9,8 kg/h | 6,4 mm A x 7,4 mm L |
ProNest® LT este un program software de analiza pentru programarea debitarii mecanizate a pieselor, in regim industrial usor. Ofera o solutie software integrata adaptata nevoilor uzuale pentru debitarea cu plasma sau cu oxigaz
BENEFICIILE utilizarii software-ului ProNest:
Usurinta in utilizare:
Foarte de usor invatat si ultilizat, cu display intuitiv ingloband o varietate mare de functionalitati
Tool-uri integrate:
Import fisiere CAD, creatii artistice, semne grafice toate pot fi realizate cu ajutorul tool-urilor integrate.
Calitate mai buna a pieselor:
Experienta integrata Hypertherm implica posibilitati optime de debitare la parmaterii stabiliti, fiind aplicabile pentru necesitati unice de lucru, concretizandu-se in muchii mai asuctite, margini clare si calitate ridicata decuparea de gauri in tabla.
Nesting automat:
Lucrari de nesting mai rapide si mai eficente utilizand strategii automate inteligente.
Productivitate ridicata:
Module precum Common Line Cut sau Chain and Bridge Cut pot creste eficenta si reduce timpi de debitare, uzura pe consumabile.
Suport tehnice nelimitat:
Acces nelimitat la suport tehnic, instruire si update de sofware fara costuri suplimentare.
SPECIFICATII TEHNICE
Compatibilitate ridicata cu o varietate mare de utilaje
- Majoritatea brand-urilor/producatorilor/modelelor
Proiectare si dezvoltare piese avansata:
- Program integrat 2D CAD pentru a crea si edita fisiere CAD.
- Librarie template de piese.
Import si conversie CAD/CAM:
- Import fisiere CAD
- Import fisiere PDF.
- Conversie imagini la vector CAD.
- Corectie automata a fisierelor CAD si notificari de eroare
- Finisare automata si reductie eliptica.
- Mai multe piese dintr-un fisier CAD
- Mapare automata a filelor (layer) CAD (debitare, marcare, etc.).
Setare rapida si usoara:
- Baza date materiale (cu gradatie si calibre).
- Creatie indvidualizata de pasaje (definire figuri geometrice iregulare pentru nesting)
- Restrictii pentru efectul de granulatie (grain).
- Zone de siguranta pentru aplicatii cu fixare foaie de tabla
- Debitare cu mai multe capete de taiere.
Nesting manual interactiv:
- Plasarea mai multor piese intr-un grup pentru nesting
- Insemnarea prin culoare in functie de propietatile piesei
- Tragere, asezare si coliziune automata a pieselor in nesting
- Mutare, duplicare si rotire a pieselor.
- Suprimare/permisiune nesting a unei piese.
- Detectie interferente in piese.
- Editarea propietatilor si pozitiei de intrare si iesire la debitare in nesting
- Simulare animata a secventei de debitare.
- Control asupra directiei de debitare si stabilirea secventiei de taiere per piesa.
- Disjunctoar tabla.
Rapoarte detaliate:
- Rapoarte pentru management si pentru atelier.
- Export in format PDF, Excel, CSV sau in format web
Costuri si oferte simplificate:
- Calcularea costurilor de productie asociate utiliajului, definite de catre utilizator
- Calculare automata a costurilor de productie si utilizarii numarului de piese/nests
Link: https://www.hypertherm.com/hypertherm/pronest/pronest-lt-cadcam-nesting-software
