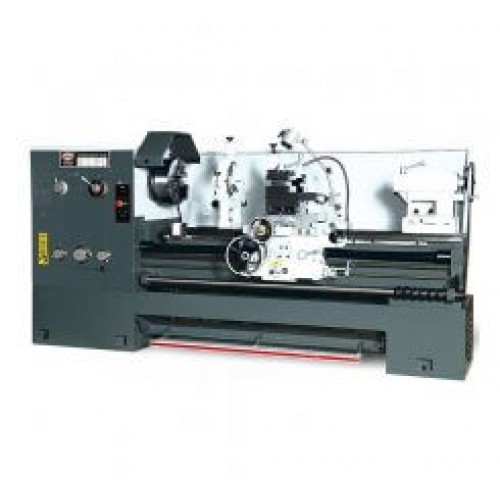

Strung universal industrial SPI-1500

Date tehnice Distanta intre varfuri 1500 mm
Dimensiuni masina 3000 x 1100 x 1450 mm
Greutate 3950 kg
Diametrul max. peste ghidaje batiu 660 mm
Diametrul max. fara batiul demontabil 870 mm
Diametrul max. peste sania transversala 420 mm
Lungime de prelucrare in locas punte 240 mm
Alezajul arborelui principal 105 mm
Conul axului Mk VII
Conul pinolei MkV
Turatii 36 - 1 600 rot/min
Numar trepte ax principal 12
Filet metric 1 - 14 mm (22 tr.)
Filet toli 28 - 2 TPI (25 tr.)
Filete modul 0,5 - 7 (18 tr.)
Filete DP 56 - DP (24 tr.)
Gama de avansuri longitudinale 0,063 - 2,52 mm (65 tr.)
Gama de avansuri transversale 0,027 - 1,07 mm (65 tr.)
Avans rapid longitudinal 4,5 mm/min
Avans rapid transversal 1,9 m/min
Dimensiuni max. cutit 25 x 25 mm
Cursa sanie portcutit 145 mm
Cursa sanie transversala 310 mm
Cursa pinola 150 mm
Diametrul pinolei papusii mobile 75 mm
Putere motor electric 7,5 kW
Tensiune 400V, 50H


Latime peste ghidaje batiu 405mm
• Lineta fixa Ø100-Ø240mm
• Lineta mobila Ø20-Ø100mm


Tolerante si precizie
Paralelism axa arbore principal fata de deplasarea longitudinala a sanie
- in plan vertical 0,02/300 mm
- in plan orizontal 0,015/300 mm
Paralelism axa pinola papusa fata de deplasarea longitudinala a saniei
- in plan vertical 0,015/100 mm
- in plan orizontal 0,01/100 mm
Bataie ax principal 0,01 mm
Bataie con pe dorn
- langa ax 0,01 mm
- pe dorn la distanta L 0,02/300 mm
Diferenta inaltime ax arbore principal si papusa 0,04 mm
Precizia sectiunii circulare prelucrate
- circulara 0,01 mm
- cilindrica 0,03/300 mm
Precizia de prelucrare in planul frontal (concavitate) 0,02 mm diam. 300 mm

Dotare standard:
• Afisaj digital de cote
• Universal cu 3 bacuri, Ø 325 mm
• Universal excentirc cu 4 bacuri, Ø400 (falci cu reglare independenta) + flansa
• Lineta fixa
• Lineta mobila
• Varf rotativ Mk V
• Varf fix Mk V
• Bucse reductie Mk VII/V
• Indicator filet
• Lampa de lucru
• Sistem de franare
• Limitator multiplu electric
• Limitator mecanic
• Suruburi de reglare
• Set scule
