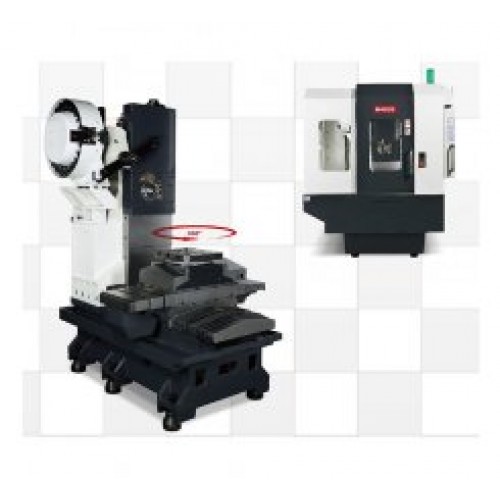

Centru orizontal de filetare cu CNC H4030
U/M | H4030 | ||
Dimensiunea mesei | mm | 400 x 400 | |
Sarcina maximă pe masă | kg | 200 | |
Dimensiune max. piesă de prelucrat (Ø x înălţime) | mm | Ø 480 x 540 | |
Unghiul minim de indexare a mesei | grade | 0,001 | |
Precizia de indexare cumulativă a mesei | sec | 20 | |
Precizia de repetabilitate a mesei | sec | 4 | |
Sistem de acţionare pentru schimbarea mesei | - | ||
Diametru maxim de rotaţie al APC | - | ||
Cursa pe axa X, Y, Z | mm | 400 x 450 x 380 | |
Distanţa între centrul arborelui şi suprafaţa mesei | mm | 90 ~ 540 | |
Distanţa între capul arborelui şi centrul mesei | mm | 190 ~ 570 | |
Precizia de poziţionare bidirecţională pe 3 axe | mm | VDI 3441 | |
Precizia de repetabilitate bidirecţională pe 3 axe | mm | VDI 3441 | |
Conul arborelui principal | BT30 | ||
Tiretă | MAS403 P30T-1(45º) | ||
Acţionarea arborelui principal | Directă | ||
Mitsubishi | kw | 5,5 / 3,7 | |
Motor arbore principal | Fanuc | kw | 5,5 / 3,7 |
Siemens | kw | 5,5 / 3,7 | |
Mitsubishi | kw | 1,5 | |
Motor acţionare axa X | Fanuc | kw | 1,6 |
Siemens | kw | 2,3 | |
Mitsubishi | kw | 3,0 | |
Motor acţionare axa Y | Fanuc | kw | 3,0 |
Siemens | Kw | 3,3 | |
Mitsubishi | kw | 1,5 | |
Motor acţionare axa Z | Fanuc | kw | 1,6 |
Siemens | kw | 2,3 | |
Mitsubishi | kw | 1,5 | |
Motor acţionare axa B | Fanuc | kw | 1,6 |
Siemens | kw | 2,3 | |
Turaţia arborelui principal | rot/min | 10000 | |
Avans rapid axa X, Y, Z | m/min | 48 / 60 / 48 | |
Capacitate magazin de scule | scule | 24 + 1 | |
Greutatea maximă a sculei | kg | 4 | |
Lungimea maximă a sculei | mm | 200 | |
Diametrul maxim al sculei (locaş alternativ gol) | mm | 65 (80) | |
Timp schimbare automată a sculei (ATC) (T-T) | sec | 2,5 | |
Tip de schimbare a sculei | Cu braţ | ||
Volumul rezervorului | L | 200 | |
Puterea pompei pentru lichid de răcire | W | 600 | |
Debit | l / min | 136 | |
Puterea pompei pentru spălare şpan | W | 600 | |
Debit | l / min | 136 | |
Greutate netă | kg | 3700 | |
Suprafaţă utilă ocupată de maşină | mm | 1835 x 2593 x | |
2407 |
O: Standard | |||
OP: Opţional | |||
Mitsubishi | Fanuc | Siemens | |
Nr maxim de axe comandate | 5 | 4 | 4 |
Nr maxim de axe simultane | 4 | 4 | 4 |
Nr de axe comandate standard | 4 | 4 | 4 |
Capacitate memorare programe | 512 kb | 512 kb | 3M |
Coordonate piesă de prelucrat | 54 | 54 | 100 |
Număr maxim de variabile | 700 | 600 | 300 |
Decalări origine sculă | 400 | 400 | 128/256 |
Programare conversaţională | NAVI | Manual Guide Oi | Program Guide Shopmill (OP) |
Monitor | TFT LCD 8,4" / | TFT LCD 8,4" / | |
TFT LCD 10,4" (HM4040) | TFT LCD 10,4" (HM4040) | TFT LCD 10,4" | |
Afişaj multilingv | O | O | O |
Servomotor ABS | O | O | O |
Compensare lungime sculă | O | O | O |
Compensare traiectorie sculă | O | O | O |
Desenare pe ecran | O | O | O |
Ethernet şi server date de mare viteză | O | OP | O |
Mod comandă prelucrare de mare precizie şi viteză | |||
G0S.1 Q1 | Cycle832 | ||
RS232 / RJ45 | RJ45 | ||
Interfaţă | |||
Card memorie intrare / ieşire | O | O | O |
USB intrare / ieşire | |||
«Timp de schimbare a sculei la energie electrică standard de 60 Hz. Pentru cerinţe privind partea electrică, altele decât cele standard, se va lua legătura cu personalul nostru. |
Structură mecanică robustă cu ghidaj cu role pe 3 axe, destinată prelucrării pieselor cu faţete multiple pentru industria electronică, autoturisme, motociclete, instalaţii sanitare
ACCESORII STANDARD
• Cutie de scule şi scule
• Sistem automat de ungere
• Sistem răcire sculă
• Răcitor ulei SP (HM4040)
• Sistem de suflare cu aer pentru curăţarea arborelui principal
• Şuruburi şi dispozitive de reglare a orizontalităţii
• Sistem de acţionare directă a arborelui
• 3 axe cu ghidaje cu role
• Roată de mână la exterior
• Sistem de iluminat cu LED-uri
• Alarmă luminoasă în trei culori
• Afişaj TFT LCD
• Sistem automat de evacuare şpan
• Apărători complete (cu capac deasupra) împotriva împroşcării
• Transportor de şpan cu cărucior ( H4040P / HM4040)
ACCESORII OPŢIONALE
• Turaţia arborelui principal
BT30 : 12.000/15.000/20.000/ 24.000 rot/min
BT40 : 12.000/15.000 rot/min
• Răcire prin interiorul arborelui (CTS)
• Colector ceaţă ulei
• Separare apă / ulei
• Sistem de suflare cu aer a piesei de prelucrat
• Pistol aer
• Pistol apă
• Transformator / Stabillizator
• Transportor de şpan cu cărucior ( H4030)
• Afişaj TFT LCD 10,4" (H4030 / H4040P)
• Afişaj TFT LCD 15" (HM4040)
