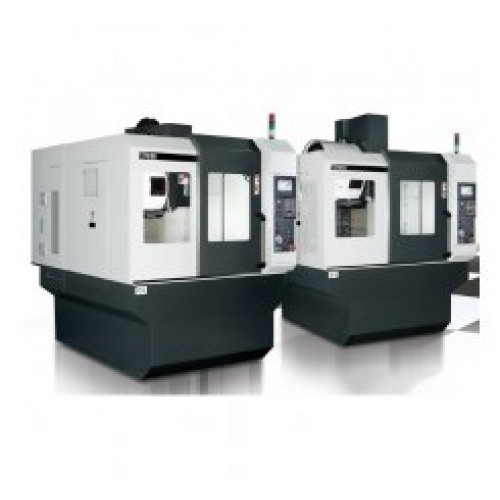

Centru de filetare ADT-A7040
U / M | ADT-A7040 | ||
Dimensiunea mesei | mm | 800x430 | |
Sarcina maximă pe masă | kg | 250 | |
Cursă axa X, Y, Z | mm | 700x400x550 | |
Distanţa între masă şi capul arborelui principal | mm | 120 ~ 670 | |
Con arbore principal | BT 40 | ||
Tiretă | MAS403 P40T-1(45º) | ||
Mitsubishi | kW | 7,5 / 5,5 | |
FANUC | kW | 7,5 / 5,5 | |
SIEMENS | kW | 10,5 / 7,00 | |
Motor acţionare | Mitsubishi | kW | 1,5 |
axa X | FANUC | kW | 1,6 |
SIEMENS | kW | 3,3 | |
Mitsubishi | kW | 3,5 | |
Motor acţionare | FANUC | kW | 3,0 |
axa Y | SIEMENS | kW | 3,3 |
Mitsubishi | kW | 3,5 | |
Motor acţionare | FANUC | kW | 4,0 |
axa Z | SIEMENS | kW | 4,9 |
Turaţie arbore principal | rot/min | 8000 | |
Avans rapid axa X,Y, Z | m/min | 48/48/48 | |
Capacitate magazin de scule | nr | 24 + 1 | |
Greutate maximă sculă | kg | 5 | |
Lungime maximă sculă | mm | 250 | |
Timp schimbare automată scule (ATC) | sec | 2,2 (T-T) | |
Greutate netă | kg | 3980 | |
Suprafaţă utilă ocupată de maşină | mm | 2910x1900x | |
2700 |
Mitsubishi | FANUC | SIEMENS | |
Nr max de axe comandate | 5 | 4 | 4 |
Nr max de axe simultane | 4 | 4 | 4 |
Nr axe comandate standard | 3 | 3 | 3 |
Capacitate memorare programe | 512 kb | 512 kb | 3M |
Coordonate piesă de prelucrat | 54 | 54 | 100 |
Nr max de variabile | 700 | 600 | 300 |
Decalări de origine | 400 | 400 | 128/256 |
Programare conversaţională | NAVI | Manual Guide Oi | Program Guide Shopmill (OP) |
Monitor | 8,4" TFT LCD | 10,4" LCD | |
Afişaj multilingv | O | O | O |
Servomotor ABS | O | O | O |
Corecţie lungime sculă | O | O | O |
Corecţie traiectorie sculă | O | O | O |
Desenare pe ecran | O | O | O |
Ethernet şi server de mare viteză | O | OP | O |
Mod comandă prelucrare de mare precizie şi mare viteză | G05,1 Q1 | Cycle 832 | |
Interfaţă | R5232 / RJ45 | RJ45 | |
Card memorie intrări / ieşiri | O | O | O |
O: standard OP: opţional | |||
«Timp standard de schimbare a sculei la energie electrică de 50 Hz, cu echipament Mitsubishi | |||
Pentru cerinţe privind partea electrică, altele decât cele standard, se va lua legătura cu personalul nostru. |
Sistem transmisie:
Trei axe echipate cu ghidaje liniare şi şurub cu bile C 3
combinate cu blocuri laterale extralungi pretensionate
care asigură maxima stabilitate a avansului
■ Turaţia arborelui (STD - standard)
BT30 : 10000 rot/min
BT40 : 8000 rot/min
■ Turaţia arborelui (OP - opţional)
BT30: 12000 / 15000 / 20000 rot/min
24000 rot/min (Mitsubishi / Siemens)
BT40 : 12000/15000 rot/min
■ Număr de scule
BT30 : 20+1T
BT40 : 24+1T
■ Avans rapid
BT30: 48 / 48 / 60 m/min
BT40: 48 / 48 / 48 m/min
■ Precizia de poziţionare
JIS B6338: 0,005/300 mm
VDI 3441:
P 0,012mm
■ Precizia de repetabilitate
JIS B6338: 0,003 mm
VDI 3441:
P0,010 mm
■ Filetare rigidă
BT30 : 4000 rot/min
BT40 : 3000 rot/min
BT 30
Răcire prin interiorul arborelui (OP)
Cu ajutorul unei pompe de mare presiune, lichidul de răcire este trimis prtin interiorul arborelui până afară, la vârful sculei, unde reduce încălzirea de la punctul de tăiere. Acest fapt sporeşte considerabil eficienţa tăierii şi durata de utilizare a sculei, reduce deformarea termică şi asigură o precizie constantă.
BT 40
Arbore principal: arborele cuplat direct elimină pierderile de transmisie a puterii şi asigură o eficienţă superioară a motorului arborelui. Arborele este montat pe 4 rulmenţi cu bile cu contact unghiular de mare precizie P4, combinaţi cu un dispozitiv pentru temperatură constantă, care asigură păstrarea rigidităţii.
• Răcire prin interiorul arborelui
• Articulaţie rotativă
• Motor arbore
• Cuplaj
• Cap arbore
• Arbore
• Sculă
