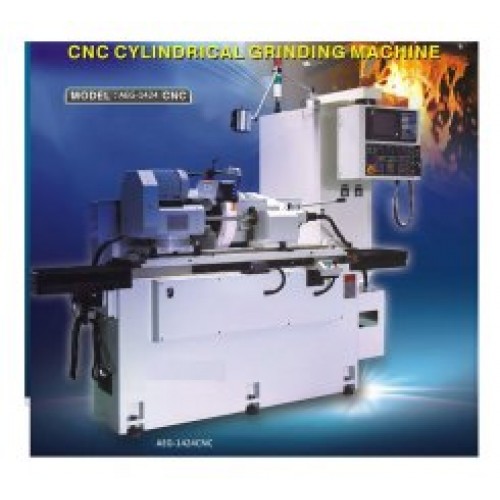

Masina rectificat rotund interior-exterior cu CNC AEG-1424CNC

Descriere

Date tehnice Dimensiuni masina

	AEG-1424CNC
A	1560
B	2300
C	2900
D	2100
E	2400

ACCESORII STANDARD
1. Comanda CNC
2. Disc abraziv
3. Flanșă pentru disc și extractor
4. Dispozitiv pentru corectare disc
5. Vârf/centru din carbură de wolfram
6. Unitate de alimentare cu lubrifiant
7. Unitate de alimentare cu lichid de răcire
8. Dispozitiv de măsurare a unghiului de inclinare a mesei
9. Răcitor pentru uleiul de lubrifiere a capului de rectificat
10. Schimbător de căldură pentru dulapul electric
11. Păpușa fixă dotată cu invertor și cu afisaj de turație
12. Capul de rectificat dotat cu invertor și cu afișaj de turație
13. Apărătoare semi-închisă
14. Lampă de iluminat
15. Trusă de scule
16. Manual de instrucțiuni

ACCESORII OPTIONALE
1. Echipament pt. rectificare interioara
2. Luneta fixă cu 2 degete
3. Luneta fixă cu 3 degete
4. Mandrina cu 3 fălci de prindere și disc
5. Mandrină magnetică și disc
6. Separator magnetic pentru lichidul de răcire
7. Filtru din hârtie
8. Dispozitiv de echilibrat piatra de rectificat
9. Flanșă de rezervă pentru disc
10. Inimă de antrenare.
11. Cuțit susținător
12. Păpușă mobilă hidraulică
13. Palpator (probă „touch-trigger”)
14. Dispozitiv control gap și anti-coliziune
15. Dispozitiv măsurare dimensiuni tip „in-process gage”

Unitate măsură: mm

Specificații standard AEG-1424CNC

Date tehnice generale	Înălțimea la centre		350
	Distanta intre centre		600
	Greutate maximă piesă de prelucrat	Prelucrare intre centre	60
		Numai cu păpușa piesei	20
Cap de rectificat	Inclinare ax		±15°
	Dimensiuni standard disc	DExt x Lățime x DInt	405 x 32-50 x 152.4
	Turații ax	rot/min	1650
	Viteză periferică maximă disc	mm/min	2
	Lungime cursă transversală/ rapidă??	mm	250
	Avans manual spre piesă	mm	0.001, 0.01, 0.1
Păpușa piesei (păpușa fixă)	Tip păpușă fixă		Cu vârf fix/rotativ
	Turație ax	rot/min	30 - 360
	Conul axului	MT	Nr. 4
	Diametru alezaj pătruns		25
Pinola	Recepție pinola	MT	Nr. 4
	Cursa axului principal	mm	32
Masa	Lungime cursa transversală	mm	700
	Unghi inclinare	Spre operator	6°
		Dinspre operator	9°
Dispozitiv recti-ficare la interior	Turație ax	mm	20.000 (35.000 – opțional)
	Motor	kW (CP)	0.75 (1)
Motoare	Servomotor pt avans de lucru cap rectificare	kW	CA 1,5 kW
	Servomotor pt avans de lucru masa	kW	CA 1,5 kW
	Ax cap rectificat	kW(CP)	3.75 (5)
	Ax antrenare piesa	kW(CP)	0.4 (1/2)
	Pompa hidraulica	kW(CP)	0.4 (1/2)
	Pompa lubrifiere cap de rectificare	kW(CP)	0.1 (1/8)
	Pompa răcire	kW(CP)	0.2 (1/4)
Volum rezervoare	Pompa de răcire	L (Gal)	30 (7.5)
	Rezervor lubrifiere cap de rectificare	L (Gal)	40 (10)
	Rezervor parte hidraulică	L (Gal)	80 (20)
Spațiu necesar (Lungime x Lățime X Înălțime)		mm	2900 x 2100 x 2400
Greutate netto aprox.		kg	2.1
