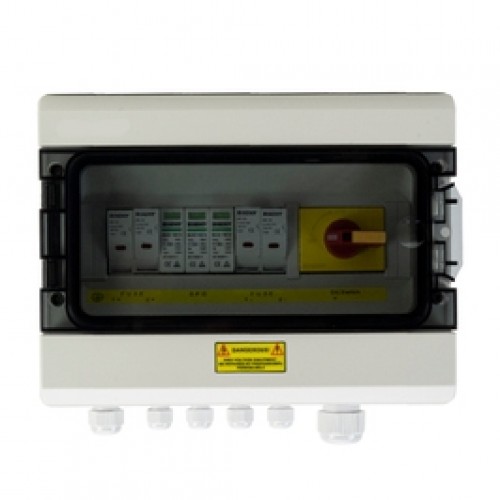

Tablou PNI TRIM1-S de protectie si intrerupere AC si DC sistem solar monofazic, intrare 2 stringuri, iesire 1 string

Descriere

In orice sistem de alimentare, sigurantele sunt utilizate pentru a proteja dispozitivul electronic de daune cauzate de supracurent, cum ar fi nefunctionarea dispozitivului electronic, supraincalzirea sau scurtcircuitarea cu riscul de incendiu.

Tabloul electric PNI TRIM1-S de protectie si intrerupere AC si DC are urmatoarele caracteristici:

fiecare sir fotovoltaic este echipat cu siguranta DC 1000V 15A, pana la 2 siruri pot fi accesate in acelasi timp;
este echipat cu DC SPD, pol pozitiv sau pol negativ;
protectie impotriva trasnetului;
comutator izolator DC cu 4 pini. Pinii sunt conectati in serie, respectiv prin polaritate, pentru a imbunatati tensiunea de rezistenta DC.

Protectie si control sistem solar monofazic

Pentru a reduce conexiunile prin cablu dintre componentele fotovoltaice si invertor, pentru a imbunatatii fiabilitatea si pentru a fi mai usor de intretinut, cutia de combinare este necesara in general pentru sistemele fotovoltaice de dimensiuni mari conectate la retea.

PNI CBM-2 este special conceput pentru a satisface aceasta cerinta.

Cutia de combinare creeaza o solutie completa pentru un sistem fotovoltaic de generare a energiei cu invertor. Cu ajutorul acesteia, utilizatorul poate combina in functie de intervalul de tensiune DC de intrare a invertorului un anumit numar de componente fotovoltaice cu aceleasi specificatii intr-un singur grup de componente.

Specificafii tehnice

PNI CBM-2 poate fi instalata la exterior datorita gradului de protectie IP65. Cutia previne deteriorarea componentelor de raze UV, acizi, umiditate, mucegai sau rozatoare.

In cazul interventiilor asupra instalatiei, PNI CBM-2 usureaza intreruperea sistemului si simplifica conexiunea firelor.

Caracteristici tehnice:

numar de intrari DC: 2;
numar de iesiri DC: 1;
tensiunea nominala maxima DC: 1000V;
protectie la supratensiune DC: In=20kA, Imax=40kA, 1000V DC;
suport siguranta DC: Imax=30A, 1000V DC;
legatura de siguranta DC: 15A;
dimensiuni: 292 x 220 x 120 mm;
rezistenta UV: Da;
cablu pentru intrare: PG09;
cablu pentru iesiri: PG21;
presetupa pentru impamantare: PG13.5.
