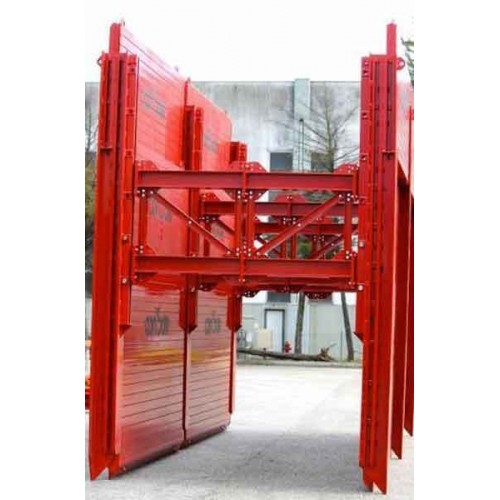

Sisteme sprijiniri maluri, CONDOR, Model Sistem GD 600, modalitate instalare - prin excavare, Inatime modul 2000 / 1200 mm, lungime modul 3000 mm

Descriere

Sisteme sprijiniri maluri

In timpul unei sapaturi pentru infrastructura se folosesc sisteme de sustinere pentru a evita prabusirea malului. Sunt alcatuite din panouri modulare de diverse marimi, in functie de latimea si adancimea sapaturii. Este un produs CONDOR Group-Italia.

Condor Group Italia este o firma de renume cu o experienta de mai bine de 30 de ani in domeniul fabricarii schelelor de diferite tipuri si dimensiuni. Aceasta firma produce de asemenea si panouri de sustinere, panouri de cofrare si popi metalici reglabili.
Panourile metalice ranforsate care alcatuiesc sistemul de sustinere a malurilor pot fi conectate prin suprapozare, reusind astfel atingerea adancimii dorite. Componentele standard au lungimea de 2 m si prezinta doua fante spre capete pentru insertia transverselor. Transversele sunt disponibile in 3 modele cu lungimi diferite, astfel obtinandu-se latimea dorita.
Dupa stabilirea dimensiunilor dorite, panourile se introduc in sant cu ajutorul unui utilaj. Panourile sunt prevazute cu cleme pentru ancorare, acest lucru asigurand un transport usor si sigur cu ajutorul unui excavator.

GD 600 este un sistem conceput pentru excavatii si lucrari la canalizari de pana la 6 metri adancime si 5 metri latime. Caruciorul de culisare permite mutarea in sus si jos a distantierelor astfel incat sa se faciliteze operatiile de excavare.Desi latimea maxima dintre panouri este foarte mare, acestea suporta o presiune de pana la 45 kN/mp.

CARACTERISTICI PRINCIPALE ALE SISTEMELOR DE SUSTINERE A MALURILOR - CONDOR:

• SIGURANTA IN EXPLOATARE - sistemul respecta cele mai severe norme de prevenire a accidetelor.
• ESTE FOARTE PRACTIC - pentru utilizarea acestui sistem este nevoie doar de un excavator si doua persoane.
• PRODUCTIVITATE - in acelasi timp cu excavarea se realizeaza santuri protejate.
• Atentia cu care a fost fabricat acest echipament garanteaza respectarea celor mai severe norme de siguranta.


Sistemele pentru sprijiniri maluri sunt create pentru a raspunde unor necesitati cheie din cadrul unui santier:

1. Siguranta - sistemul este ideal pentru protejarea lucratorilor impotriva prabusirii malurilor

2. Practibilitate - se poate monta cu un excavator si 2 operatori

3. Productivitate - spre deosebire de panourile din lemn acest sistem asigura o durata mare de viata si fara restrictii a numarului de montari / demontari.

Nota: Marginea superioara a panoului trebuie sa fie cu 30 de cm deasupra nivelului solului. Spatiile goale dintre panou si peretii santului trebuiesc umplute cu pamant excavat. Forta necesara pentru a scoate panourile din pamant este de 3 - 5 ori mai mare decat greutatea panourilor.

Vezi mai mult Caracteristici

Lungime	3000 mm
Tip panou	GD 600
1 Inaltime / Greutate	2000 mm / 634 kg
2 Inaltime / Greutate	1200 mm / 410 kg
1. Grila de prindere panouri	Lungime 4000 mm / Greutate 418 kg
2. Grila de prindere panouri	Lungime 2000 mm / Greutate 273 kg
Carucior pentru culisare distantier	Greutate 17.50 kg
1. Extensie	Lungime 500 mm / Greutate 31.00 kg
2. Extensie	Lungime1000 mm / Greutate 56.00 kg
3. Extensie	Lungime 2000 mm / Greutate 76.00 kg
Bolt	Lungime 30 mm / Greutate 1.20 kg
Bolt pentru inaltare panouri	Lungime 30 mm / Greutate 0.80 kg
Element de ranforsare diagonal	Lungime 960 mm / Greutate 6.60 kg
Element de ranforsare vertical	Lungime 610 mm / Greutate 4.20 kg
