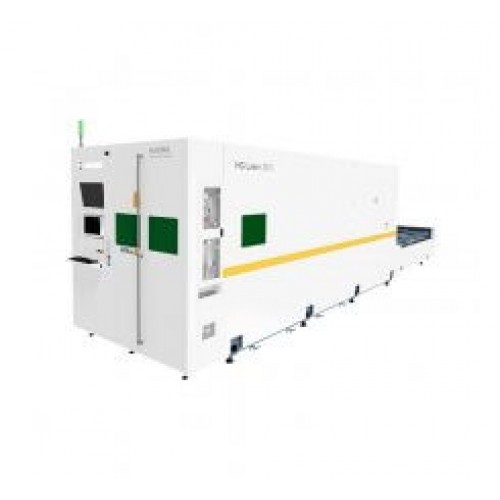

Masina debitat tabla cu laser ECOLASER 2 kW MAXPHOTONICS 1.5x3m

Descriere

Date tehnice Date tehnice ECOLASER 2 kW MAXPHOTONICS 1.5x3m

Nivel de siguranță	Clasa 1
Sursă laser	MAXPHOTONICS
Cap laser	LC208 HG Laser / OSPRI
Controller	Friendness / CypCut
Soft laser	CypCut
Tensiune de alimentare	3 faze, 380 V
Lățime debitare (mm)	1500
Lățimea mașinii (mm)	2200
Lungime debitare (mm)	3000
Lungimea mașinii (mm)	9820
Greutate max. piesă	750 kg / masă*2
Placă de încărcare	1500300020 mm
Spațiu de instalare (mm)	12320*7255
Greutatea mașinii	8.000 kg
Schimbător și capac	Incluse
Zone aspirație	3 zone
Viteza maximă de poziționare (m/min)	100 m/min
Precizia de poziționare	0,03 mm
Precizia la repetabilitate	0,02 mm
Interfață controler	Windows în limba engleză
Cameră de monitorizare	4 camere incluse
Ecran	24"
Tip laser	Laser fibra
Focalizare distantă	Automată
Import fisiere	DXF, DWG, IGES
Debitare	Otel-carbon, otel-inox, aluminiu, alama
Gaz debitare oțel moale	O2
Gaz debitare inox	N2
Debitare cu aer comprimat	0.5 – 6 mm
Capacitatea generator laser	2000 W
Acces la distanță	Inclus
Aer condiționat panou electric	Inclus
Punct referință mecanic	Inclus
Setare punct referință din CNC	Inclus
Buton de blocare de siguranță	Inclus
Ușă cu siguranță	Inclus

Controlul preciziei	Ușă de siguranță acces in zona de lucru a laserului	Sticla de protectie
Panoul de comandă al mașinii	Acoperiș	Ușă laterală pentru service
Punctul 0 și suporturile	Canal cablu	Cablaj profesional
Lumină în dulap	AC pentru dulap	Schimbați între N2 și Aer
4 camere monitorizare	Telecomandă	Încărcare în 40HC

Masa paletabila

Operare ușoară a mesei de lucru
- Schimbător de avans și de evacuare a rebuturilor
- Timp transfer: 15-20 secunde
- Cu ușă în față și 2 uși laterale
- Inel din oțel pentru prindere si ridicare
- Limite mecanice pentru punctul de referință.
- Cărucioare pentru colectarea pieselor și a rebuturilor
- Include regulator pentru reglarea înălțimii torței
- Sistem pentru lubrifiere automată
- Protecție prin cabluri canal

Exemplu de amplasare

Exemplul 1

Exemplul 2

Sistem exhaustare in masa

Posibilități pentru sistemul de evacuare a fumului

Posibilitatea 1 – cu hotă Conformitate Europa și SUA	Posibilitatea 2: cu ventilator Varianta economică, neaplicabilă in statele europene	Posibilitatea 3: Fără Nu este recomandat, verificați legislația
		Praful creat în spațiu închis va cauza probleme mașinii. Vă rugăm să nu riscați funcționarea mașinii pentru economii de cost.

Amplasare sistem gaze

Posibilitatea 1 – Butelia de gaz poate fi în exteriorul spațiului	Posibilitatea 2 - Butelii de gaz în interior

Angrenajele de calitate asigură o dinamică ridicată pentru accelerație și viteză mare

Sermotoare marca Yaskawa, de capacitate mare 1.3 kW pe X, 1.8 kW pe Y, 400 W pe Z.
Cutie de viteze marca Appex
Ghidaje liniare marca HIWIN.
Pinion și cremalieră de rulare marca YCC, de tip elicoidal.

Partea electrică a fost gândită pentru a avea o schemă electrică simplă, pentru siguranță și întreținere ușoară.

Panou circut electric de sine stătător:
conexiune rapidă la circuitul electric
întreținere mai ușoară decât in cazul circuitelor electrice integrate.
componente marca Schneider, Omron, etc.
cablurile sunt bine organizate, dulapul este protejat împotriva prafului
cablurile sunt marcate cu un cod pentru identificare ușoară.
furnizate cu schemă electrică.
include sistem de racire cu aer condiționat.
lumini de avertizare cu led.
cu supapă proporțională pentru controlul debitului O2 în controler
include regulator pentru reglarea înălțimii torței.

Controler

ECOLASER este echipat cu controler Friendess și software Cypcut. Cypcut este special conceput pentru a antrena mese cu dimensiuni de la 1,5 *3 m. Funcțiile sale încorporate sunt extrem de bune pentru laserul cu fibră de 500 W, 700 W, 1 kW, 1.5 kW, 2 kW, 3 kW, 4 kW, 6 kW. Acesta lucru este susținut de peste 100.000 de clienți.
Specificații hardware ale controlerului Calculator industrial, sistemul de operare este Windows 10 Cu versiune în limba engleză, versiune originală Microsoft Procesor cu frecvență de bază peste 1.0G Memoria de 8G Hard disk 128 Ecran de 24'' Minim 2 interfețe USB. Software-ul Cypcut este instalat în calculator Cu tastatură și mouse Cu telecomandă Cu programe și butoane de blocare automată.
Cypcut Cypcut este încorporat în programul Nesting. Citește DXF, DWG, IGES și execută nesting. Cypcut ajută la tăiere și marcare. 1 strat pentru tăiere și 15 straturi pentru marcare. Utilizatorul poate seta parametrul pe fiecare strat. Parametrii sunt: grosime, viteză, producție, gaz, accelerație, timp de perforare, viteză de perforare, pre-flux și post-flux, focus tăiere, înălțime de perforare, înălțime de tăiere, memorie puncte de perforare, etc. Utilizatorul poate crea și salva parametrii verificați de el pentru fiecare grosime. Cypcut execută 3 pași: tăiere, perforare și a doua perforare. Cypcut suportă funcție de căutare automată a marginii, căutare optică a marginii și căutarea marginii în 3 puncte Setați capul de tăiat înapoi în punctul de referință. Model de tăiere Flycut și Leapfrog pentru table subțiri. Model de tăiere grosimi mai mari. Cypcut poate face simulări de debitare Operatorul poate opri, relua, mări și reduce viteza de tăiere în timpul lucrului. Software-ul oferă informații despre timpul estimat necesar pentru executarea unei lucrări. Alarmă pentru avertizare în caz unor operațiuni greșite. Rotire la diferite unghiuri. Interfață de operare Cypcut Interfețe de setare a parametrilor Cypcut. Parametrii de tăiere sunt încorporați în CNC. CYPCUT este încorporat în software-ul de Nesting. Operatorul nu trebuie să facă nesting

Cap de tăiat

Seria ECOLASER este prevăzută cu dispozitiv de calculare automată a distanței de focalizare marca HG Laser / OSPRI. Această torță asta a fost aprobată de 100.000 de clienți. 80% din mașinile HG Laser cu fibră sunt prevăzute cu dispozitive de acest brand. Cap de tăiat LC208 demonstrativ

Echipamente suplimentare

Răcitor: Atunci când mașina debiteaza, capul de tăiat generează căldură care se propagă spre unitatea laser și spre cabluri. Răcitorul este o necesitate pentru un sistem de tăiere cu laser. HG Laser poate fi dotat cu cea mai bună marcă S&A.	Sistem de racire panou circuit electric cu aer condiționat	Sistem de lubrifiere automat

Parametrii de taiere (cu caracter informativ pentru sursa laser IPG)

Material	Gaz	Grosime	Viteza
Material	Gaz	Grosime	1000 W	1500 W
Otel	Oxigen	0.8 mm	15 m/min	20 m/min
		1 mm	12 m/min	15 m/min
		1.5 mm	8 m/min	10 m/min
		2 mm	5 m/min	5 m/min
		3 mm	3.1 m/min	3.4 m/min
		4 mm	2.3 m/min	2.5 m/min
		5 mm	1.6 m/min	1.8 m/min
		6 mm	1.3 m/min	1.7 m/min
		8 mm	1 m/min	1.1 m/min
		10 mm	0.6 m/min	0.8 m/min
		12 mm	0.5 m/min	0.7 m/min
		14 mm		0.5 m/min
Otel inox	Nitrogen (Azot)	0.8 mm	15 m/min	20 m/min
		1 mm	14 m/min	16.2 m/min
		1.5 mm	5 m/min	10 m/min
		2 mm	4.8 m/min	8.2 m/min
		3 mm	2.4 m/min	3.3 m/min
		4 mm	1.4 m/min	2.1 m/min
		5 mm	0.5 m/min	1.2 m/min
		6 mm		0.7 m/min
		8 mm		0.6 m/min
Aluminiu	Nitrogen (Azot)	0.8 mm	15 m/min	20 m/min
		1 mm	10 m/min	15 m/min
		1.5 mm	5 m/min	8 m/min
		2 mm	5 m/min	8 m/min
		3 mm	2.8 m/min	3.75 m/min
		4 mm	2 m/min	2.85 m/min
		5 mm	0.6 m/min	1 m/min
		6 mm	0.6 m/min	1 m/min
		8 mm		0.6 m/min

Parametrii de taiere (cu caracter informativ pentru sursa laser IPG)

Material	Gaz	Grosime	Viteza
Material	Gaz	Grosime	2000 W	3000 W
Otel	Oxigen	0.8 mm	30 m/min	40 m/min
		1 mm	19.8 m/min	30 m/min
		1.5 mm	15 m/min	20 m/min
		2 mm	5.5 m/min	5 m/min
		3 mm	3.6 m/min	3.9 m/min
		4 mm	3 m/min	3.5 m/min
		5 mm	2.5 m/min	2.7 m/min
		6 mm	1.9 m/min	2.4 m/min
		8 mm	1.5 m/min	1.7 m/min
		10 mm	1 m/min	1.2 m/min
		12 mm	0.9 m/min	1 m/min
		14 mm	0.8 m/min	0.9 m/min
		16 mm	0.5 m/min	0.6 m/min
		18 mm		0.5 m/min
		20 mm		0.5 m/min
Otel inox	Nitrogen (Azot)	0.8 mm	30 m/min	40 m/min
		1 mm	24 m/min	30 m/min
		1.5 mm	20 m/min	25 m/min
		2 mm	13 m/min	15 m/min
		3 mm	4.5 m/min	7.6 m/min
		4 mm	3 m/min	6 m/min
		5 mm	1.6 m/min	3.3 m/min
		6 mm	0.8 m/min	2 m/min
		8 mm	0.8 m/min	1.3 m/min
		10 mm	0.6 m/min	0.7 m/min
		12 mm		0.5 m/min
Aluminiu	Nitrogen (Azot)	0.8 mm	30 m/min	40 m/min
		1 mm	20 m/min	30 m/min
		1.5 mm	13 m/min	25 m/min
		2 mm	13 m/min	25 m/min
		3 mm	5 m/min	11 m/min
		4 mm	3.8 m/min	6 m/min
		5 mm	1.3 m/min	3.5 m/min
		6 mm	1.3 m/min	3.5 m/min
		8 mm	0.8 m/min	1.8 m/min
		10 mm	0.6 m/min	0.9 m/min
		12 mm		0.6 m/min
