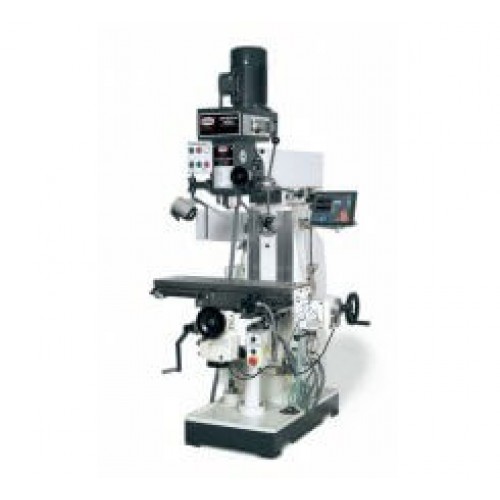

Masina de frezat metale universala cu afisaj de cote 25-100 mm/50 mm FHV-50PD/2

Date tehnice Date tehnice model FHV-50PD/2

Putere motor orizontal	0,85/1,5 kW/400 V
Putere motor vertical	1,5 kW/400 V
Diametru max. gaurire	50 mm
Diametru max.frezare orizontala	100 mm
Diametru max. frezare verticala	25 mm
Diametrul max. capului de frezare	100 mm
Con ax principal	ISO 40
Turatii ax orizontal (trepte)	60-1350 /min (9 trepte)
Turatii ax vertical (trepte)	115-1750 /min (8 trepte)
Distanta intre ax principal si coloana	200 - 700 mm
Distanta intre ax principal si masa	65 - 365 mm
Cursa axului	120 mm
Canale T	14 mm
Dimensiuni masa	1000 x 240 mm
Avans masa transversal	230 mm
Avans masa longintudinal	460 mm
Diviziune vernier avans orizontal	0,05 mm
Diviziune vernier avans transversal	0,02 mm
Divizune vernier avans vertical	0,02 mm
Diviziune vernier avans fin	0,05 mm
Dimensiunile masinii	1280 x 1100 x 1920 mm
Greutate	950 kg

TOLERANȚE ȘI PRECIZIE FHV-50PD/2

Planeitatea mesei	0,04/200 mm
Perpendicularitatea ax princip al faţă de masă	0,10/100 mm
Bătaie ax principal cu ajutorul dornului de control, lângă axul principal	0,02 mm
Bătaie ax principal cu ajutorul dornului de control, de la axul principal	0,04 mm
Perpendicularitatea faţă de direcţia longitudinal şi transversal	0,05/200 mm
Planeitatea deplasării mesei - longitudinală	0,05/200 mm
Planeitatea deplasării mesei - transversală	0,05/200 mm
Perpendicularitatea axului principal faţă de masa lucru	0,10/100 mm
Paralelism canal T cu deplasarea mesei	0,03/200 mm

Dotare standard:
• Instalatie de racire
• Lampa de lucru
• Afisaj digital axa X,Y,Z
• Dorn de prindere «ISO40»,
• Bucse, diametru 4, 5, 6, 8, 10, 12, 14, 16 mm
• Mandrina gaurire 1-16/B18 + dorn ISO40/B18
• Bucsa reductie «ISO40/MKIII»,
• Bucsa reductie «ISO40/MKII»,
• Surub strangere M16,
• Set scule montaj
