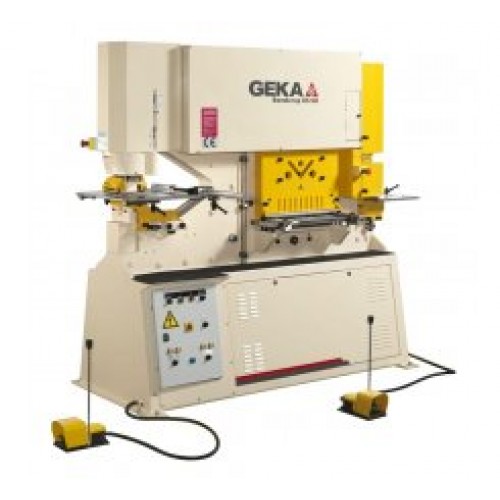

Foarfeca combinata cu doua statii de lucru BENDICROP-85 SD

Date tehnice Companiile metalurgice și cele din ramura construcțiilor în mod frecvent au de executat operații simple de îndoire. Firma GEKA a creat modelul BENDICROP 85 SD care, pe lângă stațiile de tăiere, ștanțare și crestare , este dotat si cu o stație de îndoire cu o capacitate maximă de prelucrare de până la 7 7/8 x 9/16". Modelul Bendicrop 85 SD fabricat de firma Geka este o mașină cu doi cilindri, cu 5 stații de lucru:

• Stația de ștanțare. Putere mai mare, gâtul lărgit la 19 11/16"
• Foarfeci pentru platbandă
• Stație îndoire
• Stație crestare
• Stație de tăiat bare rotunde și pătrate

De asemenea, este dotat cu un sistem care reduce deformațiile atunci când se taie platbandă.
Există două versiuni diferite ale acestui model: S (cu dimensiunea gatului 11 13/16") și SD (cu dimensiunea gatului 19 11/16").

Modelul Bendicrop 85 SD se livrează cu un sistem hidraulic standard de fixare pentru stațiile de tăiat profile tip cornier și platbandă:
Este vorba de un dispozitiv hidraulic special care face ca materialul care este tăiat să rămână perfect nemișcat pe perioada operației de tăiere.





CARACTERISTICI BENDICROP 85 SD

FOARFECE PENTRU PLATBANDĂ
Platbandă (deformație mică)	mm	450 x 15
	mm	(5º) 450x18
Lungimea cuțitelor	mm	475
Taiere cornier în L la 45º	mm	-
Înălțimea de lucru	mm	868
FOARFECE PENTRU PROFILE DIN OTEL
L la 90º	mm	120 x 120 x 10
L la 45 º	mm	-
Bară rotundă ø	mm	45
Bară pătrată	mm	40
CRESTARE		Triunghiular
Grosimea tablei	mm	12
Cornier	mm	130
Adâncime	mm	-
Lățime	mm	-
ȘTANȚARE
Forța de presare	kN	800
Capacitate maxima	mm	ø 40 x 15
Gâtul	mm	500
Înălțimea de lucru	mm	1094
DISPOZITIV DE ÎNDOIRE
Capacitate maximă	mm	200 x 12
SPECIFICAȚII GENERALE
Motor	kW	9
Număr de curse pe minut		40 (cursă de 20mm)
Greutate neta	kg	2400
Greutate bruta	kg	2760
Dimensiuni ambalaj	m	2,3 x 1,2 x 2,05
Volum cu ambalaj pentru transport maritim	m3	6,68
ECHIPAMENTE OPTIONALE
FOARFECE PENTRU PROFILE DIN OTEL
U și profile otel U	mm	120
CRESTARE ȚEAVĂ
Diametru maxim	mm	60
DISPOZITIV ȘTANȚAT DIAMETRE MAI MARI
Diametru maxim	mm	ø 100 x 6





- Capacități bazate pe o rezistenta a materialului la tracțiune de 65,000
- Producătorul își rezervă dreptul de a face modificări fără o notificare prealabilă
