Kit prindere sistem fotovoltaic 8 KWh pentru acoperis tip tigla ceramica

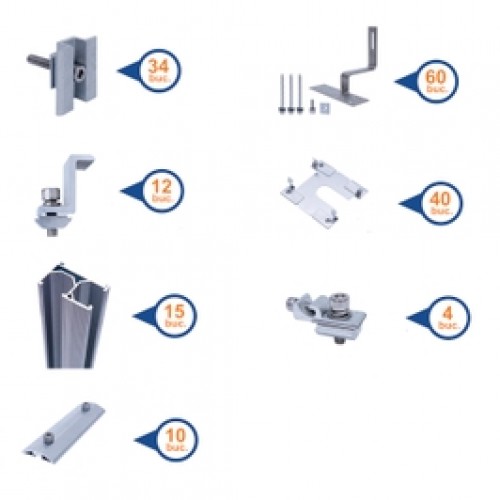

Kit-ul prindere sistem fotovoltaic 8 KWh pentru acoperis tip tigla ceramica este compus din:

• 34 x Clema U intermediara HCM-01;
• 12 x Clema Z capat HEC-02;
• 15 x Sina aluminiu HRR-02, 3225 mm;
• 10 x Piesa conectare sina HRJ-02;
• 40 x Clips impamantare HCG-01;
• 4 x Borna impamantare HGL-01;
• 60 x Suport acoperis din tigla 11456.

Clema U intermediara HCM-01 este confectionata din aluminiu si se foloseste pentru panouri fotovoltaice cu rama de 35mm. Aceste cleme fixeaza panourile fotovoltaice pe sinele din aluminiu.

Clema de capat Z HEC-02 este confectionata din aluminiu si se foloseste pentru panouri fotovoltaice cu rama de 35 mm. Clemele de capat se utilizeaza pentru prinderea primului panou fotovoltaic si a ultimului panou dintr-un sir de panouri care sunt fixate pe sina de aluminiu.

Sina HRR-02 este elementul principal in sistemul de fixare al panourilor fotovoltaice. Produsul este confectionat din aluminiu si are lungimea de 3.225 m. Cu ajutorul sinei din aluminiu putem monta cu usurinta panourile fotovoltaice pe orice tip de acoperis de tabla sau tigla. Panourile fotovoltaice se pot instala atat pe acoperia inclinat, cat si pe acoperis plan. Deschiderea maxima intre 2 prinderi consecutive nu va depasi 1.2 m.

Piesele de conectare sina HRJ-02 sunt utilizate pentru prelungirea sau imbinarea in mod profesional a sinelor din aluminiu. Aceste accesorii faciliteaza alinierea sinelor din aluminiu, aducand in acelasi timp pentru intregul ansamblu, rigiditate si stabilitate.

Clipsurile de impamantare HCG-01 sunt confectionate din inox si se folosesc pentru a asigura continuitatea electrica dintre panourile fotovoltaice si sina din aluminiu. Acestea sunt prevazute cu 4 gheare care penetreaza suprafata ramei panourilor fotovoltaice pentru asigurarea unui contact electric perfect.

Borna de impamantare HGL-01 este confectionata din inox si are urmatoarele dimensiuni 45 x 18 x 12 (lungime x latime x adancime). Borna de impamantare este special conceputa si utilizata pentru conectarea sinelor din aluminiu la priza de pamant a locuintei.

Suportul 11456 este confectionata din otel inoxidabil si se foloseste pentru prinderea sinelor pe acoperisuri din tigla. Fiecare suport vine insotit de 2 suruburi pentru lemn M6, 3 x 80 mm din inox.
