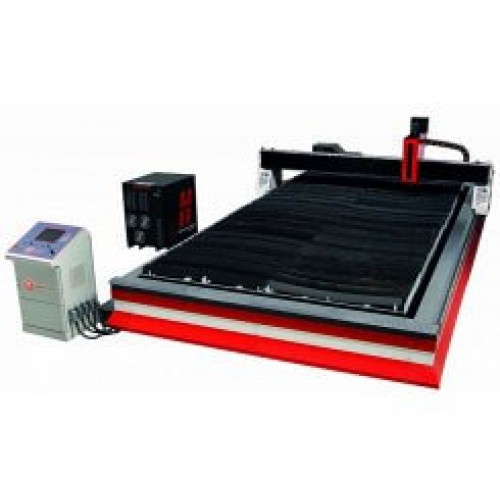

Masini CNC de taiat cu plasma Seria DNR-I

Descriere

Date tehnice

AVANTAJE TAIERE PLASMA DENER

Debitare precisa.	Rezistente.
Consum de energie redusa.	Dotari si componente moderne.
Structura rigida	Procese de debitare mai bune, mai rapide, mai precise.

DOTARE STANDARD

Unitate de control CNC tip Windows;
Ecran tactil color;;
Soft CNC Hypertherm;
Maneta tip joystick pentru miscarea manuala;
Control automat al tortei pe inaltime;
Control servo AC al axelor Y, U, X si Z;
Sistemul de transmisie este fiabil si lipsit de vibratii in miscare;
Constructie solida capabila sa reziste la viteze de lucru mari;
Miscare precisa pe toate axele prin intermediul ghidajelor liniare;
Sistem de protectie impotriva distrugerii sub actiunea flacarii
Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida;
Indicator laser pentru pozitonarea rapida si usoara a tablei
Cablurile sunt protejate prin utilizara sistemului de cablu canal flexibil.


Unitate de control CNC tip Windows	Generator de plasma marca Hypertherm

Control automat al tortei pe inaltime	Control servo AC al axelor Y, U, X si Z- care ofera precizie ridiicata si viteze mari de lucu

Sistemul de transmisie este fiabil si lipsit de vibratii in miscare	Miscare precisa pe toate axele prin intermediul ghidajelor liniare

Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida	Software-ul Hypertherm este interfata operationala de baza intalnita in mod comun la toate utiliajele din familia CNC-urilor. Software-ul este dezvoltat special pentru debitarile de tip X-Y si faciliteaza utilizarea, productivitatea si rentabilitatea.

Controler MICRO EDGE® PRO CNC

Interfata grafica pentru utilizatorii de tehnologie de debitare cu plasma
Sistem operare PC industrial tip Windows.
Ecran tactil.
Procesor puternic.
Ecran tactil LCD
Comanda manuala si automata pentru taiere cu oxigaz
Intrare USB
Posibilitatea de a urmari procesele de debitare direct pe ecran.
Remote Help&trade activeaza CNC-ul, sistemul de plasma si diagnoza proceselor de debitare ale masinii pentru repararea acestora de la distanta prin intermediul internetului.
Software-ul CNC, sfaturi pentru optimizare a debitarilor, instructiunile de schimbare a consumabilelor, manualele de utilizare ale plasmei Hypertherm, CNC si THC sunt disponibile in 14 limbi.
Functie de osiloscop integrat pentru sistemul de diagnoza

*Poza monitorului are caracter informativ si pot aparea modificari de model din partea producatorului.

DOTARE OPTIONALA

Pachet software Hyperterm ProNest CAD-CAM
Pachet software Hyperterm Pronest LT CAD-CAM
Pachet software Hyperterm Pronest LTS CAD-CAM
Cap de taiere cu oxigaz
Filtru 4000 m3 (pentru variantele 1.5x3 m si 2x4 m)
Filtru 8000 m3 (pentru variantele 1.5x6 m si 2x6 m)
Unitate de control gaze automata(nu se aplica pentru Powermax si MaxPro 200 )
Dispozitiv de sanfrenare manuala pentru capul de taiere cu oxigaz
Dispozitiv de sanfrenare cu 2 axe (axa - a = 180° si axa -b 90°, automat +software) (nu se aplica pentru Powermax si MaxPro 200)
Sistem pentru debitat tevi (diametrul 50-250 mm +software)

Pachet software HYPERTERM PRONEST LT - LTS CAD-CAM (OPTIONAL)

Legenda: Avansat Intermediar Basic Indisponibil	ProNest Link site producator	ProNest LT Link site producator	ProNest LTS Link site producator
SUPPORT UTILAJE
Suport producatorii de renume
SUPORT PROCESE DEBITARE
Debitare plasma (conventional)
Debitare plasma (high definition)
Debitare laser
Debitare cu apa
Debitare cu oxigaz
SPECIFICATII STANDARD
Proiectare piese
Import CAD
Nesting manual
Raportare
Costuri
Ofertare
TEHNOLOGIE SURECUT™
Tehnologie True Hole® *
Tehnologie Rapid Part™ *
Tehnologie True Bevel™ *
Suport avansat procese de lucru si programare CNC*
MODULE OPTIONALE
Nesting automat
Modul productivitate
Integrare ERP/MRP
Modul 3D CAD

*Anumite cerinte hardware si software necesare.

Tehnologia True Hole (OPTIONAL)
aplicabila pentru seria XPR, sursa plasma

Tehnologia True Hole® patentata de catre Hypertherm's pentru debitarea otelului moale ofera rezultate semnificativ mai bune si mai precise in executarea unor gauri prin intermediul debitarilor cu laser.
Tehnologia True Hole este auomat aplicata la software-ul de nesting sau software-ul CNC pentru grosimi de pana la 25 mm, diametrul si gaura acopera game din diametre de gaura cu rata grosimii de la 2:1 la 1:1
