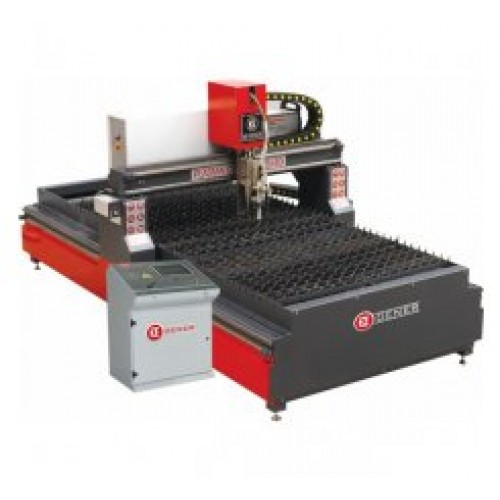

Masini CNC de taiat cu plasma Seria DNR-C COMPACT

Date tehnice





AVANTAJE TAIERE PLASMA DENER



Debitare precisa.	Rezistente.
Consum de energie redusa.	Dotari si componente moderne.
Structura rigida	Procese de debitare mai bune, mai rapide, mai precise.



DOTARE STANDARD



• Unitate de control CNC tip MicroEdge;
• Ecran tactil color;
• Control al tortei pe inaltime Derner Arc;
• Control servo AC al axelor Y, U, X si Z;
• Sistemul de transmisie este fiabil si lipsit de vibratii in miscare;
• Constructie solida capabila sa reziste la viteze de lucru mari;
• Miscare precisa pe toate axele prin intermediul ghidajelor liniare;
• Sistem de protectie impotriva distrugerii sub actiunea flacarii;
• Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida;
• Indicator laser pentru pozitonarea rapida si usoara a tablei;
• Cablurile sunt protejate prin utilizara sistemului de cablu canal flexibil.





Unitate de control CNC tip Windows	Generator de plasma marca Hypertherm
Sistemul de transmisie este fiabil si lipsit de vibratii in miscare	Control servo AC al axelor Y, U, X si Z- care ofera precizie ridiicata si viteze mari de lucu
Sistem de transmisie cu cremaliera si pinion, care ofera miscare constanta si rapida	Miscare precisa pe toate axele prin intermediul ghidajelor liniare



Controler MICRO EDGE® PRO CNC

• Interfata grafica pentru utilizatorii de tehnologie de debitare cu plasma
• Sistem operare PC industrial tip Windows.
• Ecran tactil.
• Procesor puternic.
• Ecran tactil LCD
• Comanda manuala si automata pentru taiere cu oxigaz
• Intrare USB
• Posibilitatea de a urmari procesele de debitare direct pe ecran.
• Remote Help™  activeaza CNC-ul, sistemul de plasma si diagnoza proceselor de debitare ale masinii pentru repararea acestora de la distanta prin intermediul internetului.
• Software-ul CNC, sfaturi pentru optimizare a debitarilor, instructiunile de schimbare a consumabilelor, manualele de utilizare ale plasmei Hypertherm, CNC si THC sunt disponibile in 14 limbi.
• Functie de osiloscop integrat pentru sistemul de diagnoza

*Poza monitorului are caracter informativ si pot aparea modificari de model din partea producatorului.





DOTARE OPTIONALA

• Pachet software Hyperterm ProNest CAD-CAM (valabil pentru HPR 130 XD sursa plasma)
• Pachet software Hyperterm Pronest LT CAD-CAM
• Pachet software Hyperterm Pronest LTS CAD-CAM
• Maneta tip joystick pentru miscarea manuala;
• Cap de taiere cu oxigaz
• Filtru 4000 m3 (pentru variantele 1.5x3 m si 2x4 m)
• Filtru 8000 m3 (pentru variantele 1.5x6 m si 2x6 m) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Unitate de control gaze automata (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Dispozitiv de sanfrenare manuala pentru capul de taiere cu oxigaz (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Dispozitiv de sanfrenare cu 2 axe (axa - a = 180° si axa -b 90°, automat +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)
• Sistem pentru debitat tevi (diametrul 50-250 mm +software) (valabil pentru HSD 130, MaxPro 200, HPR 130 XD sursa plasma)

Pachet software HYPERTERM PRONEST LT - LTS CAD-CAM (OPTIONAL)

Legenda: Avansat Intermediar Basic Indisponibil	ProNest Link site producator	ProNest LT Link site producator	ProNest LTS Link site producator
SUPPORT UTILAJE
Suport producatorii de renume
SUPORT PROCESE DEBITARE
Debitare plasma (conventional)
Debitare plasma (high definition)
Debitare laser
Debitare cu apa
Debitare cu oxigaz
SPECIFICATII STANDARD
Proiectare piese
Import CAD
Nesting manual
Raportare
Costuri
Ofertare
TEHNOLOGIE SURECUT™
Tehnologie True Bevel™ *
Suport avansat procese de lucru si programare CNC*
MODULE OPTIONALE
Nesting automat
Modul productivitate
Integrare ERP/MRP
Modul 3D CAD

*Anumite cerinte hardware si software necesare.



Tehnologia True Bevel (OPTIONAL)
aplicabila pentru seria HPR sursa plasma

Ca parte a tehnologiei Hypertherm  SureCut™ technology,  tehnologia True Bevel™, valabila pentru sursele de tip HPRXD®  si XPR™, este utilizabila pentru piesele din otel moale. Rezultatele obtinute cu aceasta tehnologie sunt precise si consecvente.

CU TRUE BEVEL	FARA TRUE BEVEL
1 operatiune Utilizand tehnologia True Bevel Rezultat acceptabil si gata de a fi aplicabil in productia de serie	3 operatiuni Metoda existanta care necesita 1 ora de executie Rezultat inacceptabil, necesita cel putin inca 1 operatiune



Beneficii

• Timpii de stabilire a parametrilor de lucru si rebuturile de material sunt redusi considerabil pentru ca se evita metoda “trial&error”
• Secventa de sanfrenare recomanda oferita este precisa si consecventa
• Parametrii scalabili ai mesei sunt incorporati in ecuatii care permit utilizatorului sa adauge cu usurinta noi unghiuri de lucru



SURSE DISPONIBILE Sursa plasma Powermax 45 XP

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax45-xp/

Uşor de utilizat cu design versatil

• Dimensiunile şi greutatea reduse oferă o portabilitate excepţională pentru un sistem de tăiere destinat tăierii de grosimi nominale de 16 mm.
• Utilizare manuală şi mecanizată cu interfaţă CNC şi conexiune FastConnect™ a pistoletului.
• Tehnologia de tăiere prin contact brevetată facilitează utilizarea aparatului, chiar şi pentru operatorii începători.
• Realizaţi diferite operaţii dificile cu ajutorul unor tipuri multiple de pistolete uşor de utilizat.
• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna setarea corectă a acesteia.
• Efectuaţi marcaje, zgârieturi şi crăiţuiri de precizie cu noul proces la amperaj scăzut.

Productivitate maximă

• Efectuaţi mai repede operaţiile de lucru pe oţel slab aliat de 6 mm cu viteze de tăiere de 1,5 ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere şi crăițuire.
• Schimbare rapidă a consumabilelor folosind funcţia comutatorului de dezactivare a pistoletului.

Rezistenţă şi fiabilitate

• Pistoletele Duramax® Lock sunt concepute pentru a rezista la şocuri şi căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
• Fiabilitatea Hypertherm Certified™ garantează performanţa în cele mai solicitante medii.

Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	16 mm	500 mm/min
	22 mm	250 mm/min
Retezare
(tăiere manuală)	29 mm	125 mm/min
Perforare*	12 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	3,4 kg/h	3,2 mm A x 6,8 mm L



Sursa plasma Powermax 65

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax65/

Productivitate maximă

• Efectuaţi mai repede operaţiile de lucru pe oţel slab aliat de 12 mm cu viteze de tăiere de 1,5 ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere şi crăițuire.

Uşor de folosit pentru operaţii de tăiere şi crăiţuire

• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna setarea corectă a acesteia.
• Tăiere prin contact la capacitate maximă datorită unui scut brevetat care reduce acumularea de zgură, pentru o tăiere mai lină.
• Realizaţi diferite operaţii dificile cu ajutorul unor tipuri multiple de pistolete uşor de utilizat.

Costuri reduse de funcţionare

• Reduceți costurile datorită consumabilelor cu durată de utilizare şi funcţionare lungă.
• Nivelul ridicat al eficienţei reduce consumul de energie.

Construit şi testat pentru a rezista celor mai aspre condiţii

• Pistoletele Duramax™ sunt concepute pentru a rezista la şocuri şi căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
• Întreţinere minimă, timp de funcţionare maxim.



Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	20 mm	500 mm/min
	25 mm	250 mm/min
Retezare
(tăiere manuală)	32 mm	125 mm/min
Perforare*	16 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	4,8 kg/h	3,5 mm A x 6,6 mm L



Sursa plasma Powermax 85

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax85/

Productivitate maximă

• Efectuaţi mai repede operaţiile de lucru cu oţel slab aliat de 12 mm cu viteze de tăiere de 2,5 ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiţi timp la operaţiile de şlefuire şi de pregătire a muchiilor datorită calităţii superioare de tăiere şi crăiţuire.

Uşor de folosit pentru operaţii de tăiere şi crăiţuire a metalului

• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna setarea corectă a acesteia.
• Tăiere prin contact la capacitate maximă datorită duzei de protecţie care reduce acumularea de zgură, pentru o tăiere mai lină.
• Realizaţi diferite operații dificile cu ajutorul unor tipuri multiple de pistolete uşor de utilizat.

Costuri reduse de funcţionare

• Reduceți costurile datorită consumabilelor cu durată de utilizare şi funcţionare lungă.
• Nivelul ridicat al eficienţei reduce consumul de energie.

Construit şi testat pentru a rezista celor mai aspre condiţii

• Pistoletele Duramax™ sunt concepute pentru a rezista la şocuri şi căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
• Întreţinere minimă, timp de funcţionare maxim.



Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	25 mm	500 mm/min
	32 mm	250 mm/min
Retezare
(tăiere manuală)	38 mm	125 mm/min
Perforare*	20 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	8,8 kg/h	5,8 mm A x 7,1 mm L



Sursa plasma Powermax 105

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax105/

Productivitate maximă

• Efectuați mai repede operațiile de lucru cu oţel slab aliat de 12 mmcu viteze de tăiere de trei ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere și crăițuire.

Costuri reduse de funcţionare

• Reduce costurile datorită consumabilelor cu durată de utilizare şi funcţionare lungă.
• Sistemului de detectare a uzurii electrodului asigură protecția pistoletului şi a piesei de lucru împotriva deteriorării prin oprirea automată a alimentării în momentul uzării electrodului.

Uşor de folosit pentru operații de tăiere şi crăițuire

• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna faptul că este setată corect.
• Tăiere prin contact la capacitate maximă datorită duzei de protecţie care reduce acumularea de zgură, pentru o tăiere mai lină.
• Realizați diferite operații dificile cu ajutorul unor tipuri multiple şi uşor de folosit de pistolet.

Construit şi testat pentru a rezista celor mai aspre condiţii

• Pistoletele Duramax™ sunt concepute pentru a rezista la şocuri şi căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă şi un pistolet mult mai fiabil.
• Întreţinere minimă, timp de funcţionare maxim.

Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	32 mm	500 mm/min
	38 mm	250 mm/min
Retezare
(tăiere manuală)	50 mm	125 mm/min
Perforare*	22 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	9,8 kg/h	6,4 mm A x 7,4 mm L



Sursa plasma Powermax 125

Link producator: https://www.hypertherm.com/hypertherm/powermax/powermax125/

Productivitate maximă

• Efectuați mai repede operațiile de prelucrare a oțelului slab aliat de 12 mm cu viteze de tăiere de 5 ori mai mari decât cele prin tăierea cu oxigaz.
• Economisiți timp la operațiile de șlefuire și de pregătire a muchiilor datorită calității superioare de tăiere și crăițuire.
• Maximizați-vă timpul de tăiere cu o durată activă de 100 %.

Costuri reduse de funcționare

• Reduceți costurile datorită duratei de viață a consumabilelor de până la patru ori mai mare decât a altor sisteme din acest interval de intensitate a curentului.
• Sistemului de detectare a uzurii electrodului asigură protecția pistoletului și a piesei de lucru împotriva deteriorării prin oprirea automată a alimentării în momentul uzării electrodului.

Ușor de folosit pentru operații de tăiere și crăițuire

• Nu este nevoie de reglarea presiunii de aer. Tehnologia Smart Sense™ asigură întotdeauna faptul că este setată corect.
• Realizați diferite operații de prelucrare dificile cu ajutorul unor tipuri multiple și ușor de folosit de pistolet.

Construit și testat pentru a rezista celor mai aspre condiții

• Pistoletele Duramax™ Hyamp sunt concepute pentru a rezista la șocuri și căldură.
• Tehnologia SpringStart™ asigură pornirea consistentă și un pistolet mult mai fiabil.
• Întreținere minimă, timp de funcționare maxim.



Capacitate	Grosime	Viteză de tăiere
	Tăiere
Valori recomandate	38 mm	457 mm/min
	44 mm	250 mm/min
Retezare
(tăiere manuală)	57 mm	125 mm/min
Perforare*	25 mm
* Rata de perforare la utilizarea manuală sau cu un dispozitiv de control automat al înălțimii pistoletului
Capacitate	Rată îndepărtare metal	Profil de crăiţuire
	Crăiţuire
Crăiţuire tipică	12,52 kg/h	4,3 mm–7,9 mm A x 6,1 mm–9,9 mm L



Model/Sursa Powermax 45 XP Powermax 65 Powermax 85 Powermax 105 Powermax 125

DNR-C 1530	1,5 m x 3 m	1,5 m x 3 m	1,5 m x 3 m	1,5 m x 3 m	1,5 m x 3 m
DNR-C 2040	2 m x 4 m	2 m x 4 m	2 m x 4 m	2 m x 4 m	2 m x 4 m



SURSE DISPONIBILE

Sursa plasma HSD130

Sursa plasma HySpeed® Plasma HSD130 este pozitionat intre gama de surse plasma Powermax si HyPerformance HyDefinition. Ofera viteze de debitare impresionante, perforare rapida si minimum de operatiuni adiacente necesare pentru maximum de productivitate. Este o alterantiva de debitare, din punct de vedere al raportului cost-eficenta, pentru alte solutii de taiere precum oxigaz si plasma cu aer. Aceasta sursa include tehnologia LongLife™ si prelungeste semnificativ durata de utilizare a consumabilelor atat pentru proceselor bazate pe oxigen cat si pe aer.

Usor de utilizat

• Una din cele mai usoare solutii existente pe piata pentru debitarea pe baza de oxigen sau aer – usor de instalat, usor de folosit, usor de depanat

Productivitate sporita

• Printre cele mai rapide surse de plasma din clasa lor, strapungere rapida cu minimum de operatii secundare, permit productia serie intr-un numar sporit de piese realizate pe unitate de ora
• Fabricata 100% in vederea folosirii sale in medii cu regim intens de lucru

Eficenta sporita a costurilor

• Usor de utilizat, de incredere si cu productivitate sporita achiztionati astfel un o solutie de debitare cu eficenta sporita a costurilor.

Fiabilitate de neegalat

• Rigurozitate, testarea produselor in mod extensiv, cu 40 de ani de experienta, Hyperterm garanteaza calitatea produselor sale.

Capacitati de debitare HSD130
Link producator: https://www.hypertherm.com/hypertherm/longlife/hyspeed-plasma-hsd130/
Oţel slab aliat
Fără zgură 16 mm
Producţie (perforare) 25 mm
Retezare (porniri de la margine) 38 mm
Oţel inoxidabil
Producţie (perforare) 20 mm
Retezare (porniri de la margine) 25 mm
Aluminiu
Producţie (perforare) 20 mm
Retezare (porniri de la margine) 25 mm

Sursa plasma MAXPRO200
Sistemul de tăiere cu plasmă MAXPRO200 oferă viteze de tăiere impresionante, consecvență în calitatea tăierii și o excepțională durată de viață a consumabilelor pentru gaz de plasmă cu aer sau oxigen. Parametrii optimizați de tăiere sunt setați automat și controlați într-o singură etapă pentru utilizare facilă. Proiectat pentru condiții dificile de utilizare, tăiere și crăițuire mecanizate și manuale de capacitate ridicată, MAXPRO200 oferă performanță fiabilă într-o gamă largă de aplicații industriale.







MAXPRO200 combină viteze mari de tăiere și schimbări rapide de program pentru a maximiza productivitatea.
Cele mai mari viteze de tăiere din categoria sa înseamnă mai multe piese finite pe oră.
Proiectat cu un ciclu de funcționare de 100% pentru cele mai dificile medii de producție.
Tranziție rapidă între tăiere, crăițuire, programe mecanizate și manuale cu setări automate, cabluri fără instrumente și pistolete cu decuplare rapidă.

Link producator: https://www.hypertherm.com/hypertherm/longlife/maxpro200/

Capacitati de debitare:
Capacitate de tăiere practic fără zgură – oțel moale 20 mm
Capacitate de perforare în producție – oțel moale 32 mm
Separare* – oțel moale 75 mm
Sanfrenare – consumabilele de 200 A suportă capacitatea de sanfrenare la 45°

* Grosimea care poate fi separată la aproximativ 125 mm/min cu calitate redusă a tăierii. Tăierea la grosimea de separare trebuie să se efectueze rar.

Sursa plasma HPR 130 XD HyPerformance Plasma
Sistemele cu plasmă HyPerformance oferă calitate de tăiere HyDefinition la jumătate din costurile de operare. Prin încorporarea tehnologiilor HyDefinition, LongLife, PowerPierce şi True Hole consacrate ale Hypertherm, plasma HyPerformance creşte performanţa, productivitatea şi profitabilitatea generale. Sistemele oferă flexibilitate inegalată a procesului pentru tăierea, sanfrenarea şi marcarea metalelor cu grosime de până la 160 mm. HyPerformance Plasma combină vitezele înalte de tăiere, un ciclu mai rapid al programelor, schimbări rapide și fiabilitate înaltă pentru a maximiza productivitatea.

• tăiere de calitate cu plasmă
• de la cele mai subţiri metale, până la grosimi medii ale acestora
• Tehnologia HyDefinition aliniază și focalizează arcul plasmei pentru tăiere de precizie mai puternică
• Noua tehnologie HDi oferă calitatea tăierii HyDefinition în oțel inoxidabil subțire de la 3 până la 6 mm
• Tehnologiile brevetate de sistem oferă o calitate mai consecvență a tăierii pe o perioadă mai lungă de timp decât alte sisteme disponibile pe piață
• Tehnologia LongLife crește semnificativ durata de viață a consumabilelor și asigură calitatea Hydefinition consecventă în tăiere pe cea mai lungă perioadă de timp
• electrozi SilverPlus: durată de viață mărită, costuri reduse, calitate și performanțe îmbunătățite

Capacitati de debitare HPR 130 XD
Link producator: https://www.hypertherm.com/hypertherm/hyperformance/hyperformance-hpr130xd/
Oţel slab aliat
Fără zgură 16 mm
Producţie (perforare) 32 mm
Retezare (porniri de la margine) 38 mm
Oţel inoxidabil
Producţie (perforare) 20 mm
Retezare (porniri de la margine) 25 mm
Aluminiu
Producţie (perforare) 20 mm
Retezare (porniri de la margine) 25 mm





Model/Sursa

HDS 130

MaxPro 200

HPR 130 XD

DNR-C 1530	1,5 m x 3 m	1,5 m x 3 m	1,5 m x 3 m
DNR-C 1560	1,5 m x 6 m	1,5 m x 6 m	1,5 m x 6 m
